SAKI BF-3DI

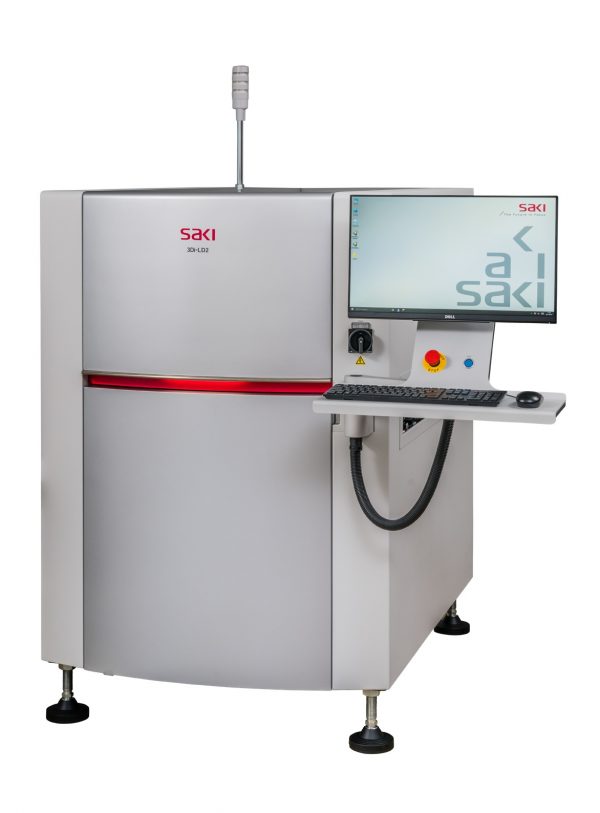

La machine BF-3Di de SAKI est une machine automatique d’inspection optique 3D en ligne de dernière génération.
Le BF-3Di permet avec son système optique de conception unique de mesurer la hauteur avec une grande précision en tout point du PCB jusqu’à 25mm. Cette nouvelle technologie dite FULL 3D apporte un grand nombre d’avantages, comparée avec la méthode d’inspection automatique 2D traditionnelle ou simili 3D (3D par sélection) . Le FULL 3D améliore la détection des anomalies et réduit le taux de faux défauts, facilite la programmation et diminue le temps
de programmation et de mise au point.
Principales caractéristiques
- Inspection AOI de type Full 3D couleur
- Caméra orthogonale haute résolution couleur
- Option Caméras angulaire haute résolution couleur
- Résolutions horizontale : 18 µm – 12 µm – 7 µm
- Taille de cartes (mm): LS2 (50×60 à 500×510) LD2 (50×60 à 500×510 ou 2 lignes 320×510) ZS2 (50×60 à 686×870)
- Epaisseur: 0,6 à 3,2 mm
- Dégagement : Top : 40 mm et Bottom : 60 mm
- Types d’inspections : Présence/absence, polarité, pont, joint de soudure, patte levée, composant levé, marquage OCV/OCR, position, décalage , coplanéité, code barre 1D 2D, patte traversante, corps intrus, etc…
