La machine de placement iX 502 fait partie de la plateforme K&S iX composée des deux machines iX 302 et iX 502.
Basée sur le concept innovant de placement continu en flux direct et de la technologie brevetée « Single pick – Single place « , elle apporte non seulement une productivité hors pair mais surtout une précision et contrôle de pose unique. 100 % des composants posés sont monitorés .

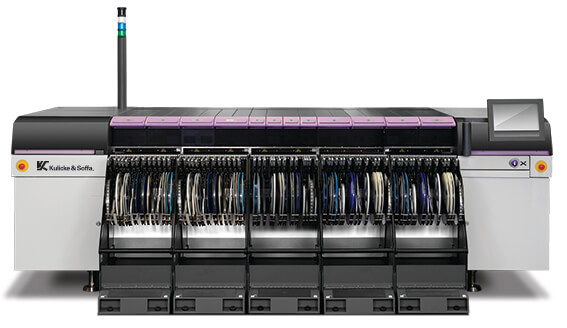

Kulicke & Soffa – iX 502
Machine très haute cadence : du 0201m jusqu’aux des composants 45 x 45 x 10,5 mm à 121 000 cph IPC 9850

Principales Caractéristiques:

• Capacité de pose max : 165 000 composants/h
• Capacité de pose IPC 9850: 121 000 composants/h
• Précision de placement: 35 µm pour les chips et 20 µm QFP
• Dimensions minimum composant : 0,25 mm x 0,125 mm ( 0201m)
• Dimensions maximum composant: 45 mm x 45 mm
• Hauteur maximum composant: 10,5 mm (option 12 mm)
• Dimensions de carte maximum : 1500 mm x 457 mm
• Épaisseur : 0, 3 à 6 mm
• Matériaux des cartes : FR4, Flex, céramique, etc..
• Nombres de positions 8 mm : 130 ou 260 avec les feeders double bande
