Les testeurs CABLESCAN série 90 haute tension est un système de test basse et haute tensionmodulaire piloté par un logiciel embarqué sur PC . Le testeur Cablescan 90 permets de tester , d’analyser et d’apporter une aide au montage des faisceaux électriques. La gamme se décline sur plusieurs configurations possibles.

Châssis S

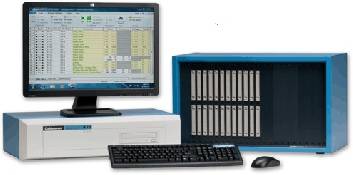

SERIE 90HV-S23 : capacité de 23 cartes scanner HV de 64 points
Ce modèle est également extensible avec des boitiers additionnels pouvant aller jusqu’à 47104 points.

Châssis H
SERIE 90H8 : capacité de 8 cartes scanner de 64 points

Principales caractéristiques

• Extension jusqu’à  47104 points pour le modèle 90HV-S23
• Gestion de test par programmation
• Continuité : 2 Fils (0.1Ohm à 50.0 kOhms) / 4 Fils (0.01 Ohm à 50.0 kOhms)
• Non Continuité : 10 Ohm à 9.5 MOhms @ 5VDC / 500 kOhms à 1.00 GOhms @ 1500VDC
• Courant de test : 0.512 mA à 1.0A
• Tension de test: 5VDC à 1500VDC ou 200 mVDC
• Test Résistance : 1.11 Ohm à 8.64 MOhm
• Test Capacitive : 1.11 nF à 9.09 mF / V Precision Cap : 5.56 pF à 9.09 mF
• Test Diode : Chute de tension 55.6 mV à 4.36 V (±10%)
• Temps de maintien : de 1 us à 1 min
• Temps de test : Continuité 500 points/sec / Composant 50 points/sec / HV 20 points/sec
• Alimentations : 100-126 VAC @ 60Hz ou 208-252 VAC @ 50Hz
